Poser une couverture en bac acier soulève vite une question d’ordre structurel : à quelle distance placer les chevrons qui la supportent ? La réponse demande d’abord une précision de vocabulaire, car en charpente métallique, l’élément porteur ne porte pas tout à fait ce nom. Une fois ce point clarifié, l’espacement se détermine selon des règles précises, liées à la tôle, à la pente et aux charges.
Chevron ou panne ? Une précision qui change tout
En charpente bois traditionnelle, des chevrons inclinés reçoivent des liteaux horizontaux qui portent la couverture. Lorsque la structure est métallique, ces chevrons laissent place à des pannes, c’est-à-dire des profilés horizontaux fixés perpendiculairement aux fermes ou aux portiques.
Le terme « chevron métallique » relève donc d’un abus de langage. L’élément qui supporte réellement le bac acier est la panne. Fabriquées en acier galvanisé, ces pannes se déclinent en profilés C, Z, Sigma ou I, et s’ancrent à la structure principale au moyen d’échantignoles, ces pièces métalliques de liaison. Des liernes viennent ensuite maintenir l’entraxe entre les pannes, ce qui garantit la régularité de l’ensemble.
Quel espacement prévoir entre les chevrons ou les pannes ?

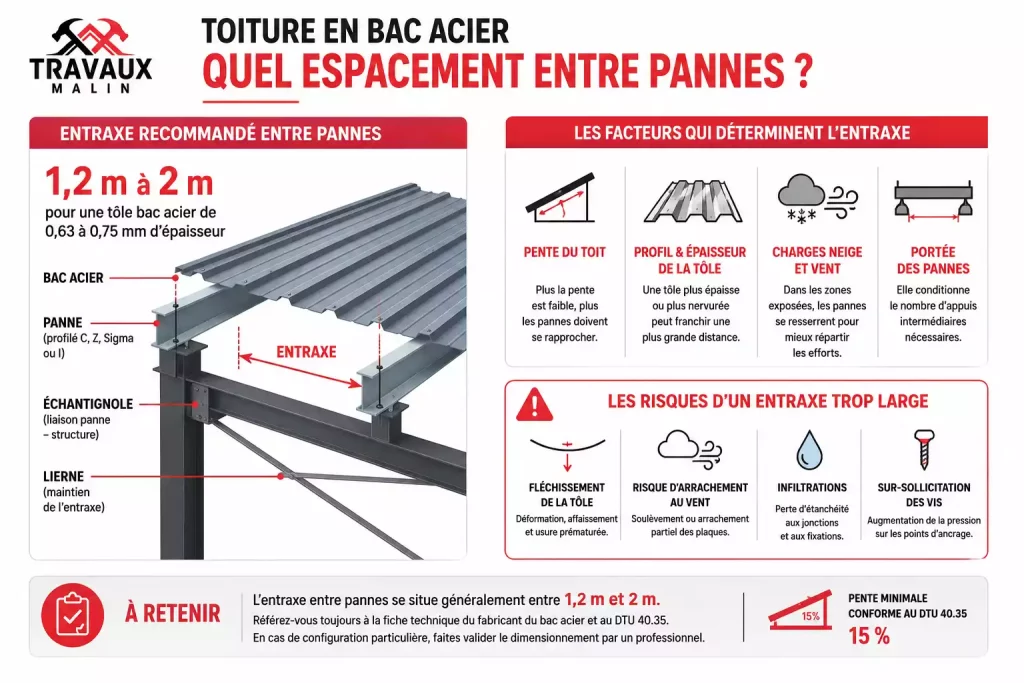

L’espacement, aussi appelé entraxe, correspond à la distance entre deux appuis successifs. Pour une tôle bac acier nervurée de 0,63 à 0,75 mm d’épaisseur, l’entraxe recommandé se situe généralement entre 1,2 m et 2 m.
Cette fourchette n’a rien de figé. Lorsque la pente du toit est faible, les pannes doivent se rapprocher afin de mieux répartir les charges et de limiter la flèche de la tôle. Chaque fabricant publie par ailleurs une documentation propre à son profil de bac, qui précise l’entraxe admissible, la largeur utile et les conditions de fixation. Cette fiche technique prime toujours sur une valeur générale.
Les facteurs qui déterminent l’espacement
Plusieurs paramètres font varier l’entraxe à l’intérieur de cette fourchette.
- Une pente faible impose des appuis plus rapprochés, pour compenser le moindre écoulement et la flexion accrue de la tôle.
- Une tôle plus épaisse ou au profil plus nervuré franchit une plus grande distance sans fléchir.
- Dans les zones exposées à la neige ou au vent, les pannes se resserrent afin de répartir l’effort sur la structure.
- La portée des pannes conditionne enfin le nombre d’appuis intermédiaires nécessaires.
La portée, à distinguer de l’espacement
La portée désigne la distance qu’un élément franchit sans appui intermédiaire, là où l’espacement mesure l’écart entre deux pannes voisines. Les deux notions se complètent, mais ne se confondent pas.
Grâce à leur résistance mécanique, les pannes métalliques franchissent souvent jusqu’à 12 m, voire davantage selon le profil retenu. Cette portée élevée réduit le nombre de fermes et simplifie la conception de la charpente. En structure bois, la section de la panne s’adapte à la portée visée, comme l’illustrent les valeurs courantes ci-dessous.
| Portée | Section de panne bois |
|---|---|
| 2 m | 50 × 100 mm |
| 3 m | 60 × 150 mm |
| 4 m | 75 × 200 mm |
Une toiture en bac acier suppose enfin une pente minimale de 15 %, conformément au DTU 40.35. Cette inclinaison assure l’écoulement de l’eau et limite le risque d’infiltration.
Les risques d’un espacement mal calculé
Un entraxe trop large entraîne plusieurs désordres, structurels comme fonctionnels. La tôle fléchit entre les appuis, ce qui provoque une déformation visible de la couverture, puis un affaissement progressif. Sous l’effet d’un vent fort, une toiture trop espacée devient vulnérable au soulèvement, voire à l’arrachement partiel des plaques, un risque accentué dans les zones exposées.
L’étanchéité en pâtit également. Une tôle déformée ou trop sollicitée perd sa planéité, et l’eau s’infiltre alors aux jonctions et autour des fixations. À cela s’ajoute une sur-sollicitation des vis : un écartement excessif augmente la pression sur les points d’ancrage, qui finissent par se déchausser.
A lire aussi >>> Guide pratique de l’abergement de cheminée en zinc
Avant de se lancer
Pour une couverture en bac acier, l’écart entre les pannes, longtemps désignées à tort par le mot chevrons, oscille dans la grande majorité des cas entre 1,2 m et 2 m. Trois éléments font pencher la balance, l’inclinaison du toit, les caractéristiques de la tôle et les contraintes climatiques du lieu d’implantation.
Avant d’arrêter une valeur définitive, la fiche technique du fabricant et le DTU 40.35 servent de boussole. Et lorsque la configuration sort de l’ordinaire, l’œil d’un charpentier confirmera le dimensionnement, gage d’une toiture saine sur la durée.
