Dans les environnements industriels et logistiques, la manipulation sécurisée de charges volumineuses repose sur l’utilisation d’appareils de levage adaptés. Qu’il s’agisse d’ateliers, d’entrepôts ou de chantiers, ces équipements assurent le déplacement, la mise en position et parfois même le stockage de matériaux pouvant atteindre plusieurs tonnes. Voici un panorama des équipements de manutention et des situations auxquelles ils répondent.
Classification des appareils de levage selon les besoins opérationnels
Le choix d’un système de levage dépend principalement du type de charge, du volume à traiter et des conditions d’accès dans l’espace de travail : selon les configurations, un engin de levage peut s’imposer pour sécuriser la prise, la levée et le déplacement dès les premières phases de manutention. Les contraintes structurales du bâtiment et la nature des flux influencent aussi la sélection. Il existe une grande diversité d’équipements standards, modulaires ou mobiles qui se distinguent par leur mode de fonctionnement, leur capacité nominale et leur niveau d’automatisation.
Une démarche classique consiste à hiérarchiser les solutions selon trois critères principaux :
- le principe de soulèvement (mécanique, hydraulique ou électrique),
- l’amplitude du mouvement autorisé (levée verticale simple ou déplacement multidirectionnel),
- la facilité de manœuvre (commande manuelle directe ou dispositif motorisé).
Chaque appareil présente alors des avantages distincts pour résoudre les problématiques rencontrées sur un chantier ou dans un entrepôt.
Présentation détaillée des familles d’appareils courants
Pour y voir plus clair, voici le fonctionnement et les usages des équipements les plus courants, de la levée verticale aux solutions de positionnement.
Comment fonctionnent palans, treuils et vérins ?
Les palans constituent l’une des solutions les plus utilisées, notamment lorsque la verticalité du mouvement reste prioritaire. Un palan fonctionne grâce à un ensemble de poulies, de câbles ou de chaînes, actionnés soit manuellement via une commande mécanique, soit par moteur électrique afin d’accroître la productivité. L’appareil requiert une fixation fiable sur un rail, une poutre ou une structure portante. Le mode de transmission influence directement l’effort nécessaire à l’opérateur et la cadence possible lors de la manutention répétée.
Les treuils offrent quant à eux une flexibilité appréciable dans les situations où le déplacement horizontal est combiné à une élévation limitée. Les versions manuelles, dotées d’une crémaillère ou d’une vis sans fin, conviennent à de petites masses ou au réglage précis de la hauteur. Les modèles motorisés accroissent considérablement la charge admissible, ce qui permet d’aborder des opérations complexes telles que le déroulage de bobines ou l’extraction d’éléments imposants.
Quels rôles pour les crics et vérins dans les espaces restreints ?
Lorsque l’encombrement disponible est contraint, comme sous un véhicule ou entre des éléments fixes de production, le recours à des crics ou à des vérins à vis se justifie pleinement. En exerçant une force localisée sur un point déterminé, ces outils manuels autorisent un positionnement millimétré de la charge. Le mécanisme comporte typiquement un système de translation progressif offrant un contrôle précis pendant tout le cycle de levée et d’abaissement.
Les crics hydrauliques permettent une montée régulière, adaptée aux interventions d’entretien ou d’installation nécessitant stabilité et fiabilité. La compacité résulte d’un dimensionnement étudié pour limiter toute gêne dans les zones d’accès difficiles, tout en préservant la sécurité de l’utilisateur grâce à une base large et antidérapante.
Moyens de déplacement et stockage au sein de l’entrepôt
Quels outils privilégier pour le transport sur site ?

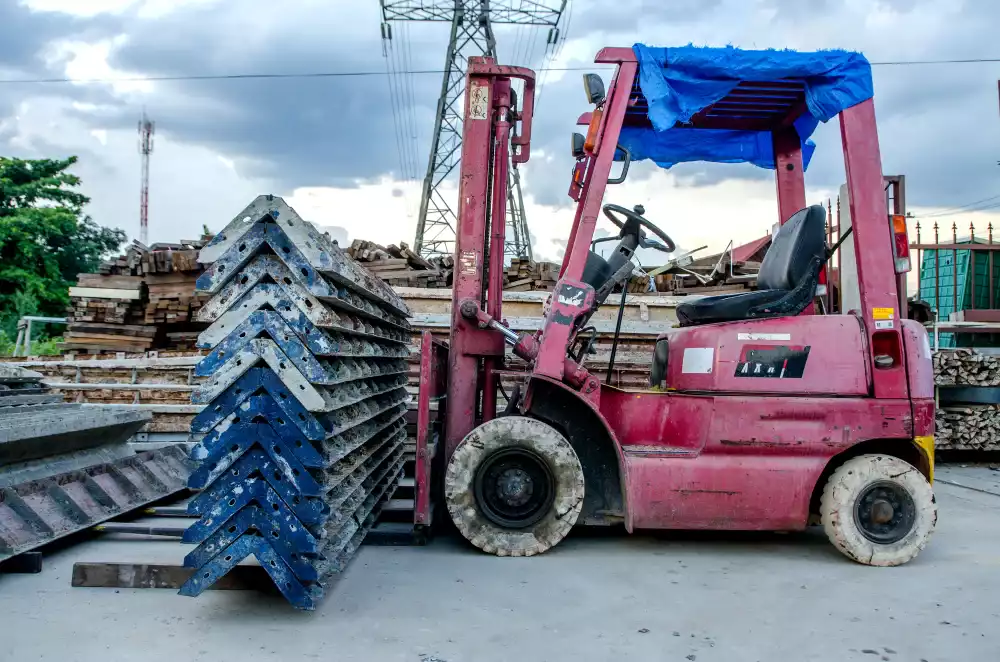

Pour véhiculer efficacement des marchandises palettisées ou non sur de faibles distances, les engins roulants tels que transpalettes et chariots élévateurs s’imposent. Ces équipements évitent la fatigue musculaire liée à la traction manuelle et réduisent les cycles d’intervention en permettant la manutention groupée de plusieurs colis. Ils sont conçus pour franchir de petits obstacles et évoluer dans des couloirs parfois étroits grâce à une direction assistée ou un rayon de braquage réduit.
Les gerbeurs électriques ajoutent une fonction de levée permettant d’empiler, autrement dit « gerber », des palettes à hauteur variable pour maximiser la surface de stockage verticale. La conception du mât, les capacités de levée et la visibilité depuis le poste opérateur font partie intégrante du choix du modèle adapté.
Pourquoi intégrer grues et ponts roulants dans certaines installations ?
Dès lors qu’il s’agit de manipuler de très lourdes pièces ou de procéder à l’assemblage de modules hors gabarit, l’installation de grues devient incontournable. On distingue les grues mobiles montées sur roues motorisées, conçues pour la modularité des interventions extérieures, et les grues fixes à tour ou à colonne, généralement implantées dans les constructions neuves pour supporter des opérations répétitives. En pratique, le choix dépend aussi des contraintes du site et des cadences attendues, car les équipements pour lever des charges lourdes privilégient généralement la stabilité, la précision de commande et la redondance des dispositifs de sécurité.
Les ponts roulants, constitués d’une poutre support centrale coulissant sur rails horizontaux, équipent majoritairement les ateliers où de grandes longueurs ou des machines-outils doivent être tronçonnées, assemblées ou entretenues. Leur plage de couverture varie suivant la longueur de travée et la puissance du palan associé, tandis que l’ajout de pinces, de palonniers ou de fourches spéciales multiplie les applications variées.
Accessoires indispensables et équipements complémentaires
L’efficacité des appareils de levage repose autant sur la performance intrinsèque de la machine que sur la qualité des accessoires destinés à adapter l’outil à la configuration des charges. Ces dispositifs auxiliaires allient robustesse, ergonomie et souplesse d’utilisation pour garantir l’intégrité des objets déplacés et celle des opérateurs. Voici la liste :
- Manilles : points d’ancrage fiables pour relier chaînes, élingues ou sangles aux crochets.
- Élingues textiles, câblées ou chaînées : adaptabilité à la nature et la forme des objets transportés.
- Palonniers : répartition équilibrée de la charge sur plusieurs points afin d’éviter le déversement latéral ou les torsions.
- Pinces spécialisées : solution de préhension sécurisée pour tôles, tubes ou poutres, limitant les efforts manuels et accélérant la prise.
- Poulies et moufles démultiplicatrices : réduction de l’énergie requise pour lever ou déplacer une masse importante.
- Crochets à verrouillage rapide : sécurisation instantanée lors de la connexion/déconnexion de la charge au moment de la manœuvre.
Afin d’assurer une maîtrise totale de la trajectoire et du dépôt, la plupart des systèmes modernes intègrent aujourd’hui des commandes filaires ou radio, distinctes du circuit de puissance pour minimiser tout risque lié à la proximité immédiate de la charge. Ce positionnement distant permet également une meilleure communication entre opérateurs et optimise la coordination sur site.
L’adjonction d’équipements renforçant l’ergonomie ou protégeant contre les projections, les écrasements accidentels ou les coupures complète la panoplie ; il s’agit par exemple de tapis anti-fatigue, d’interfaces amortissant les vibrations, ou encore de boîtiers anti-renversement. La maintenance régulière de ces accessoires conditionne leur durée de vie et prévient toute défaillance inopinée durant les phases critiques de manutention.
