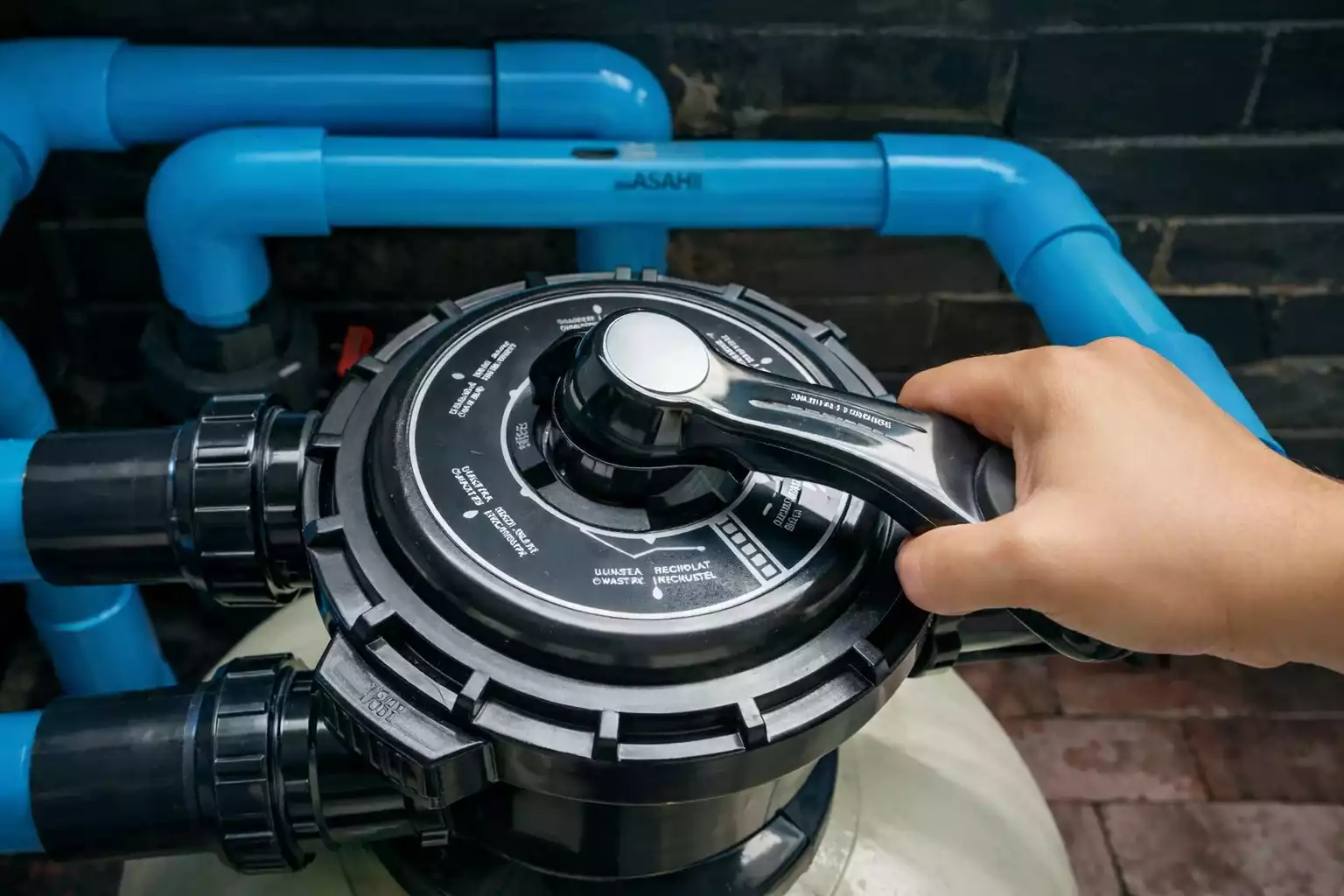

La vanne 6 voies, également appelée vanne multivoies, occupe une place centrale dans le fonctionnement du système de filtration des piscines équipées d’un filtre à sable. Cette pièce permet de gérer le flux d’eau en l’orientant vers différentes fonctions, telles que la filtration, le lavage, le rinçage, la vidange ou la circulation. Sur les installations domestiques, il arrive fréquemment qu’une fuite apparaisse au niveau de cette vanne, ce qui peut affecter aussi bien l’efficacité du filtrage que l’intégrité des équipements annexes. Afin de garantir un fonctionnement durable, l’identification précise de l’origine de la fuite puis la mise en œuvre d’une solution adaptée sont nécessaires.
Avant toute intervention ou remplacement de composant, comprendre la structure interne de la vanne et les causes courantes de perte d’étanchéité permet de cibler correctement les vérifications et d’éviter des manipulations inutiles. Une approche méthodique contribue ainsi à assurer la continuité du service tout en limitant le gaspillage d’eau et la dégradation du matériel présent dans le local technique.
Anatomie technique de la vanne 6 voies et points sensibles
Une vanne 6 voies de piscine est constituée de plusieurs pièces rapportées : un corps principal, un couvercle monté par vissage ou serrage, un boisseau agissant comme sélecteur de circulation, une poignée de commande, et un ensemble de joints dont le plus important reste le joint étoile (ou “joint spider”). L’intégration mécanique entre ces éléments repose sur la précision d’ajustement des surfaces et la qualité initiale de l’assemblage, ce qui conditionne la fiabilité de l’ensemble.
Du point de vue de l’étanchéité, certains composants nécessitent une vigilance particulière, notamment tous les types de joints (étoile pour le cœur de la vanne, rondelles d’axe, joints plats de couvercle). Avec le temps, les contraintes de pression, les cycles thermiques et parfois l’encrassement finissent par user le caoutchouc ou provoquer son décollement, ouvrant ainsi des chemins de fuite à l’eau, soit vers l’extérieur du groupe filtrant, soit vers la canalisation d’égout même hors utilisation.
Reconnaissance des symptômes d’une fuite et leur interprétation
Plusieurs indices permettent de discerner rapidement le type de dysfonctionnement. Un écoulement sous forme de gouttes ou un mince filet sur le sol du local technique, juste sous la vanne, révèle souvent une faiblesse au niveau des joints périphériques ou du couvercle. La présence d’eau dans le tuyau de vidange (égout), alors que la position sélectionnée correspond à la circulation normale, indique généralement que le joint étoile ne remplit plus sa fonction de séparation interne.
Des perturbations du débit, la remontée de bulles d’air dans le circuit ou une baisse inexpliquée du niveau d’eau dans le bassin signalent également des défauts d’étanchéité internes. Dans tous les cas, chaque observation doit être replacée dans le contexte de l’état général de la vanne, de la durée d’utilisation et de la fréquence des cycles de lavage ou contre-lavage qui sollicitent fortement les mécanismes internes.

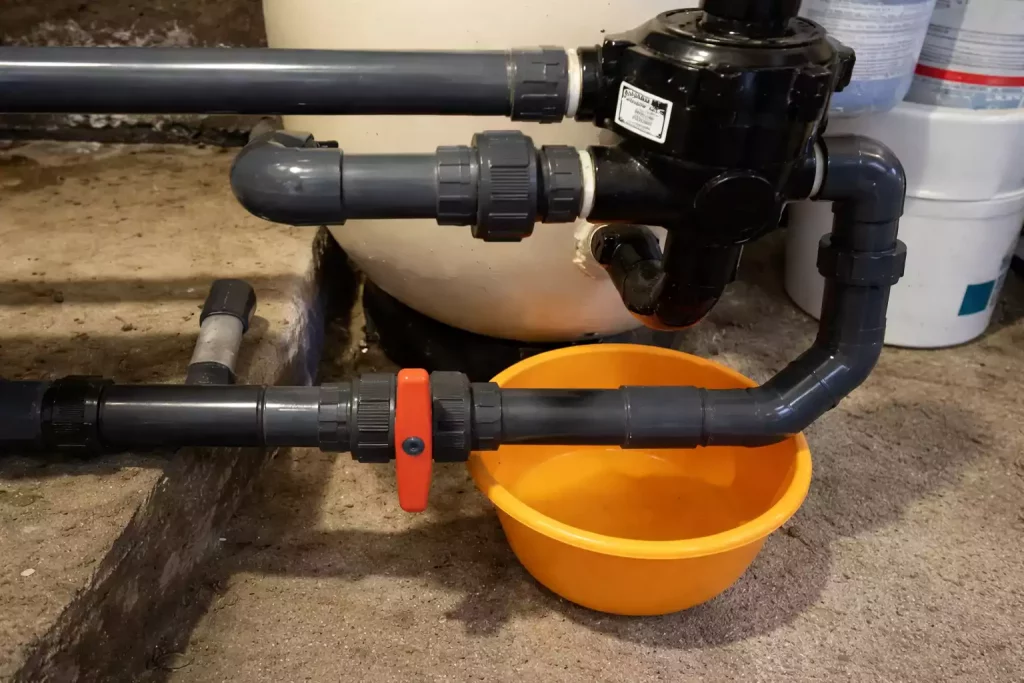

Vérification et diagnostic de la fuite
Contrôle visuel et tests simples à réaliser
Pour démarrer le diagnostic, la procédure standard consiste à arrêter la pompe de filtration et à placer la manette de la vanne sur la position fermée. Après avoir essuyé soigneusement toutes les traces d’humidité autour des assemblages, on remet brièvement la filtration en marche afin d’observer précisément l’apparition d’éventuels suintements. Ce repérage permet de localiser le siège de la fuite, en déterminant s’il s’agit d’une sortie vers l’extérieur ou d’une communication non prévue entre deux chambres de la vanne.
S’il subsiste un doute sur la provenance exacte, une inspection du cheminement de l’eau au sein des canalisations, ainsi qu’un contrôle renforcé lors des différents changements de positions (filtration, lavage, rinçage) mettront en évidence un dysfonctionnement du partage hydraulique assuré par le joint étoile ou par d’autres interfaces soumises à la pression.
Origine fréquente du problème d’étanchéité
Dans la majorité des scénarios rencontrés sur les chantiers, le vieillissement du joint étoile constitue la cause principale de la fuite, en particulier lorsqu’une rotation de la vanne a été réalisée avec la pompe de filtration active. Cette mauvaise pratique crée des micro-déchirures ou des arrachements locaux du joint, fragilisant la protection entre les différentes voies de passage de l’eau. En complément, un défaut d’assemblage comme un manque de serrage du couvercle ou la dépose incomplète des saletés lors des opérations d’entretien aggravent la situation.
Les usures non visibles peuvent se manifester par de légères déformations, un écrasement partiel du joint ou un dépôt de particules de sable gênant la portée d’appui des lèvres étanches. D’autres infiltrations, moins fréquentes, proviennent des joints de boisseau ou des axes tournants, mais leur incidence reste accessoire comparée au joint central.
Procédure d’intervention et solutions possibles
Démontage sécurisé et remplacement ciblé des composants
L’intervention suit des étapes strictes visant à préserver la propreté du circuit et à minimiser le risque de projections résiduelles. Avant toute manipulation, il convient de stopper la filtration et de fermer l’ensemble des vannes quart de tour présentes sur la ligne d’alimentation afin de garantir une isolation parfaite. Le démontage commence par le retrait de la poignée, suivi du dégagement du couvercle, puis de l’accès au cœur de la vanne où le joint étoile peut être extrait proprement.
Au cours du remplacement, il est essentiel de procéder à un nettoyage minutieux des logements, puis à la bonne orientation et au positionnement précis du nouveau joint pour assurer la reprise de l’étanchéité originale. Le remontage s’effectue sans excès de serrage et le remplissage progressif du réseau permet de vérifier l’absence de fuite avant la reprise complète de l’exploitation de la piscine.
Moyens complémentaires pour limiter les fuites persistantes
Selon l’état général du système, l’ajout temporaire de produits spécifiques d’étanchéité adaptés au contact alimentaire et compatibles avec les matériaux de la vanne procure une sécurité supplémentaire. Il existe également des solutions préventives telles que l’installation d’une vanne quart de tour indépendante sur la conduite d’égout, qui bloque toute circulation indésirable lorsque la position « filtration » est engagée.
En parallèle, l’entretien périodique consistant à effectuer un lavage puis un rinçage après chaque opération de contre-lavage minimise l’accumulation des impuretés à proximité du joint central, évitant ainsi des détériorations prématurées ou une migration involontaire de grains de sable au sein des compartiments hydrauliques de la vanne.
Précautions d’usage et facteurs de longévité
Une utilisation appropriée, impliquant la manipulation de la vanne uniquement hors pression et le respect d’une séquence logique lors des changements de modes, réduit nettement l’apparition des problèmes d’étanchéité. Intégrer un contrôle visuel des joints à chaque début ou fin de saison participe à anticiper les risques de fuite sur l’ensemble du système de filtration piscine.
- Arrêter systématiquement la pompe lors de la rotation de la vanne 6 voies.
- Rincer toujours le filtre après chaque phase de lavage pour protéger les chambres internes de la vanne.
- Remplacer régulièrement le joint étoile selon la fréquence d’utilisation.
- Surveiller la fixation et l’usure des autres joints techniques (boisseau, couvercle).
Cette démarche technique, ainsi structurée, prend en compte à la fois les habitudes quotidiennes de maintenance courante et les besoins d’intervention corrective ponctuelle, garantissant la pérennité du dispositif filtrant installé sur la piscine.
