Installer un néon avec un interrupteur consiste à raccorder correctement le luminaire à l’alimentation électrique et à positionner l’interrupteur afin de permettre la commande du point lumineux. Ce type de branchement reste courant dans les pièces nécessitant un éclairage puissant et segmenté, qu’il s’agisse d’un atelier, d’un garage ou d’une cuisine. Lorsque toutes les étapes sont respectées selon des principes précis, cela garantit la sécurité et le bon fonctionnement du circuit.
Préparation avant le branchement du néon
Avant toute intervention sur un réseau d’éclairage, il convient d’identifier les fils présents, de vérifier l’intégrité du matériel et de préparer les outils adaptés à chaque opération. Cette phase détermine la sécurité globale du chantier et limite les risques lors des manipulations électriques.
Il est nécessaire de repérer la phase, le neutre et éventuellement la terre au niveau de la boîte de dérivation ou du tableau. L’identification de la phase se fait idéalement avec un vérificateur d’absence de tension ou un testeur de tension adapté, le tournevis testeur étant moins fiable pour sécuriser une intervention. Avant de toucher aux conducteurs, couper le circuit concerné au tableau puis vérifier l’absence de tension sur les fils à intervenir. Couper le courant au disjoncteur principal évite tout contact accidentel avec une alimentation sous tension, ce qui reste impératif à ce stade.
Les outils et les composants essentiels
La préparation requiert un outillage adapté ainsi que tous les éléments de câblage nécessaires au raccordement d’un néon. Un inventaire précis facilite l’organisation de la séquence d’installation et contribue à la fiabilité du montage :
- Pince à dénuder pour préparer les extrémités des conducteurs.
- Tournevis plat et cruciforme adaptés aux borniers.
- Dominos ou connecteurs rapides pour assurer le câblage.
- Testeur de tension ou VAT pour confirmer l’absence de tension avant raccordement.
- Fils électriques rigides ou souples, le circuit d’éclairage étant le plus souvent en 1,5 mm² et protégé jusqu’à 16 A selon la NF C 15-100.
- Réglette LED ou tube fluorescent équipé de ses fixations.
- Interrupteur simple ou double selon le type de commande souhaitée.
Le choix entre une réglette LED moderne et un tube fluorescent n’entraîne pas de modification majeure du schéma électrique, mais influence la méthode de fixation et parfois le mode de raccordement initial.

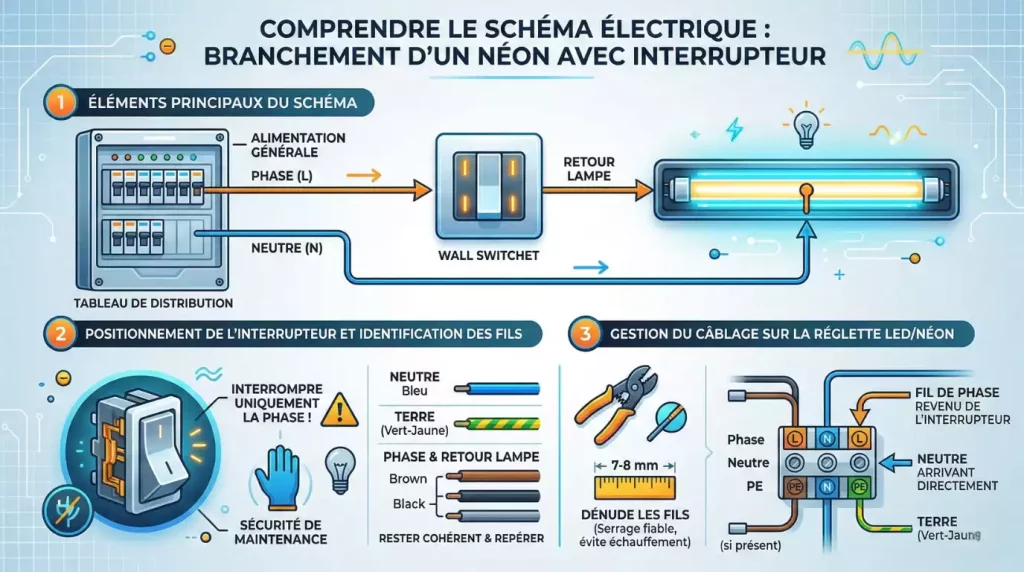

Schéma électrique du branchement
Le schéma électrique standard pour brancher un néon avec interrupteur comporte trois éléments principaux : l’alimentation générale, l’interrupteur positionné sur la phase, et le retour lampe allant vers le luminaire.
Dans cette architecture, l’alimentation électrique (phase et neutre) arrive depuis le tableau de distribution. La phase traverse l’interrupteur puis rejoint la borne prévue sur la réglette led ou le tube néon. Le neutre, quant à lui, va directement du tableau au luminaire sans interruption.
Positionnement de l’interrupteur dans le circuit
L’interrupteur doit interrompre uniquement la phase, jamais le neutre. Cela garantit qu’à l’arrêt, aucun courant ne circule dans le corps du luminaire, limitant ainsi les risques électriques en cas de maintenance. Un repérage clair des couleurs de fils simplifie le raccordement : le neutre doit être bleu, la terre vert-jaune. Pour la phase et le retour lampe, la couleur peut varier selon les installations, l’essentiel étant de rester cohérent et de bien repérer les conducteurs avant raccordement.
Une fois posé, l’interrupteur se raccorde donc entre le câble d’arrivée de la phase et la borne appelée « retour lampe ». Ce retour conduit jusqu’au point lumineux, contrôlant ainsi son alimentation.
Gestion du câblage sur la réglette led ou le support du néon
Au niveau de la réglette led ou du support porte-néon, trois bornes différentes peuvent se présenter sur certains modèles : phase, neutre, et parfois terre si l’appareil le nécessite. Dénuder les fils sur 7 à 8 mm permet un serrage fiable sous les vis ou dans des bornes automatiques, limitant les risques d’échauffement ultérieurs.
Brancher le fil de phase revenu de l’interrupteur sur la borne dédiée au niveau de l’appareil assure une mise en service correcte. Le neutre arrivant directement depuis la source doit être connecté sur la borne correspondante. Si une borne terre existe, relier obligatoirement la protection (fil vert-jaune).
Étapes détaillées du branchement
Chaque opération suit une chronologie précise pour garantir la fiabilité du fonctionnement et la sécurité. Les séquences ci-dessous couvrent à la fois la préparation physique du chantier et les opérations de raccordement électriques proprement dites.
Installation physique du néon
Fixer d’abord le support de la réglette led ou du tube néon, en utilisant des chevilles adaptées au type de mur ou plafond. Cette fixation mécanique précède toute manipulation de fils pour éviter d’endommager le câblage lors de l’installation définitive.
Vérifier la stabilité du support favorise aussi la durabilité, surtout si le luminaire est manipulé fréquemment, comme dans un atelier où l’accès reste régulier. Positionner le luminaire à portée du câblage préparé limite également les efforts lors du branchement.
Connexion des fils à la réglette et à l’interrupteur
Dénuder soigneusement chaque conducteur à l’aide d’une pince adaptée. Vérifier que le cuivre n’est pas abîmé au moment de retirer l’isolant évite les points faibles susceptibles de chauffer lors de l’allumage prolongé. Raccorder ensuite le neutre sur sa borne spécifique et la phase issue de l’interrupteur sur l’autre borne d’entrée de la réglette led.
Du côté de l’interrupteur, introduire d’abord la phase d’alimentation dans la borne d’entrée (généralement marquée « L »), puis sortir le retour lampe à destination du néon vers la borne de sortie (souvent désignée par une flèche ou « 1 »). Maintenir des longueurs de fil propres et évacuer les surplus dans une boîte de dérivation réduit le risque d’erreur ou de pincement lors de la remise en place des plaques murales.
Schéma récapitulatif de branchement
Un schéma électrique classique pour ce type de montage peut se représenter ainsi :
- Alimentation électrique : phase (rouge ou marron) et neutre (bleu) provenant du tableau.
- Phase passant obligatoirement par l’interrupteur.
- Retour lampe reliant l’interrupteur à la borne phase du néon.
- Neutre allant directement de la source au néon.
- Éventuelle connexion à la terre si requise par le dispositif.
Sur un circuit d’éclairage conforme, la NF C 15-100 limite en pratique le nombre de points lumineux par circuit, ce qui peut aider à décider si l’on reste sur le circuit existant ou si l’on crée une ligne dédiée.
Ce schéma reste transposable pour plusieurs luminaires commandés individuellement, ajoutant simplement d’autres retours lampe à partir de chaque interrupteur distinct.
Remise sous tension et vérifications finales
Avant de procéder à la remise sous tension, refermer soigneusement tous les coffrets, boîtes de raccordement et installer les capots de protection si présents. S’assurer de l’absence de fil apparent limite tout risque de contact involontaire après la pose.
Remettre ensuite l’alimentation électrique via le disjoncteur général. Tester le fonctionnement de l’ensemble en actionnant l’interrupteur. Un allumage immédiat du néon signale un câblage correct. En l’absence d’allumage, contrôler le serrage des connexions et s’assurer que le schéma électrique respecté correspond bien à l’installation réalisée. Vérifier aussi que le conducteur de retour lampe est bien celui qui arrive sur la borne phase du luminaire, et que le neutre reste bien en liaison directe.
