Un jour ou l’autre, il peut arriver que votre habitation subisse une coupure de courant inopinée. Or, perdre toute alimentation électrique devient vite compliqué au quotidien. Avez-vous déjà envisagé d’installer un groupe électrogène à la maison ? Cette solution permet d’assurer la continuité de service pour vos équipements essentiels lors d’une interruption du réseau. Mais comment brancher un groupe électrogène en toute sécurité chez soi ? Je vous explique ici toutes les étapes importantes, les astuces et précautions à connaître avant de vous lancer dans ce type d’installation.
Les bonnes raisons d’avoir un groupe électrogène à la maison
Posséder un groupe électrogène chez soi, c’est choisir la tranquillité face aux aléas électriques. Un violent orage, des travaux sur le réseau ou tout simplement une panne généralisée peuvent plonger une maison dans le noir pendant plusieurs heures.
Grâce au raccordement d’un groupe électrogène à la maison, on garantit un apport temporaire d’électricité pour alimenter ses appareils vitaux comme le réfrigérateur, l’éclairage, la chaudière ou la box internet.
Mais ce n’est pas tout ! Pour ceux vivant dans des régions régulièrement exposées aux coupures ou habitant en zone isolée, c’est aussi préserver le confort du foyer sans dépendre du retour immédiat du courant. Vous vous demandez quelles sont les précautions indispensables pour éviter tout accident lors du raccordement ? Nous allons aborder la question point par point.
Ce qu’il faut vérifier et préparer avant le branchement du groupe
Vous souhaitez brancher un groupe électrogène, mais avec quel matériel ? Avant toute manipulation électrique, il s’agit de comprendre en quoi consiste la préparation de l’installation et pourquoi chaque étape compte pour votre sécurité et celle de tous les occupants.
- Vérification de la réglementation locale et des prérequis ;
- Choix d’un groupe électrogène adapté à la puissance nécessaire pour la maison ;
- Sélection du bon inverseur de source, pièce maîtresse de la sécurité électrique ;
- Utilisation d’outils isolés et d’équipements de protection individuelle.
Première étape logique: renseignez-vous auprès de votre fournisseur ou des autorités compétentes, car certaines normes locales doivent être respectées, notamment en matière de branchement au réseau public et de prévention des retours de courant accidentels.
Pour garantir la sécurité, munissez-vous du matériel nécessaire : multimètre, tournevis isolés, pince adaptée, ainsi qu’un dispositif de mise à la terre conforme. Une bonne préparation limite grandement les risques d’accident lors de l’installation par un électricien ou par vous-même si vous êtes averti.
💡 En France, le régime de neutre TT est généralement requis pour les installations domestiques alimentées par groupe électrogène. Cela signifie que le neutre doit être relié à la terre, tout comme la carcasse métallique de l’appareil. Ce point est essentiel pour garantir le fonctionnement des dispositifs différentiels et éviter tout risque d’électrocution en cas de défaut. Vérifiez que votre groupe permet cette configuration, et réalisez les liaisons de terre conformément aux règles de sécurité électrique en vigueur.
Liste du matériel nécessaire pour l’installation
Pour réaliser une installation conforme et sécurisée, préparez le matériel suivant :
- Multimètre : pour contrôler tension, continuité et mise à la terre
- Tournevis isolés : manipulation sécurisée des borniers
- Pinces coupantes et à dénuder : adaptées aux sections de câbles utilisées
- Inverseur de source : manuel ou automatique selon votre configuration
- Prise d’entrée mâle IP55 : à fixer sur un mur extérieur
- Câbles électriques : de section adaptée (voir tableau dans la section précédente)
- Boîte de dérivation ou coffret étanche : si nécessaire pour sécuriser les raccordements
- Chevilles, vis, perforateur : pour la fixation murale du matériel
- Gants isolants, lunettes de protection, chaussures de sécurité : pour intervenir sans risque
📌 Astuce : prévoyez un peu de câble supplémentaire pour compenser les erreurs de coupe ou d’ajustement.
Comment basculer l’alimentation vers votre groupe électrogène ?

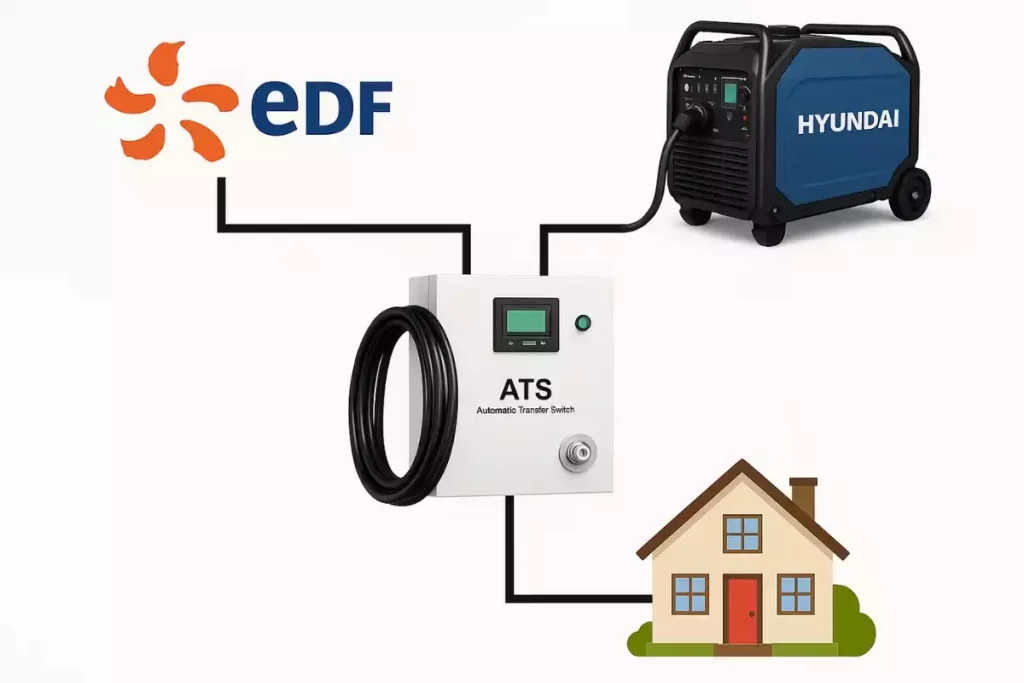

Savez-vous comment fonctionne l’inverseur de source ? Cet appareil permet de commuter, c’est-à-dire de basculer entre l’alimentation classique (réseau) et la source alternative (votre groupe électrogène). Son rôle est crucial puisqu’il évite que le courant produit par votre installation se retrouve injecté sur le réseau public, ce qui serait dangereux pour les techniciens travaillant sur les lignes électriques extérieures.
Installer un système d’inversion fiable est donc important pour une utilisation sûre et conforme à la réglementation. Cela protège à la fois votre foyer et les intervenants extérieurs lors d’une intervention sur le réseau.
Quels types d’inverseurs existent ?
Sur le marché, trois grandes catégories d’inverseurs de source peuvent équiper une maison.
- L’inverseur manuel, accessible à de nombreux particuliers : vous activez la commutation dès la coupure, permettant ainsi au groupe de prendre le relais.
- Il existe aussi l’inverseur automatique, capable de détecter seul le défaut du réseau et de faire passer toute l’installation sur l’alimentation de secours sans intervention : pratique pour les maisons où l’on souhaite une transition sans perte de courant.
- Enfin, l’inverseur télécommandé, plus rare pour le particulier, concerne les bâtiments exigeant une alimentation continue totale, comme certains locaux professionnels.
Quel que soit le modèle, deux critères orientent le choix de l’inverseur : il doit supporter la puissance du groupe électrogène utilisé et offrir un pouvoir de coupure supérieur à l’intensité nominale demandée par l’ensemble des appareils raccordés.
Comment brancher l’inverseur sur son tableau électrique ?
L’opération de branchement de l’inverseur s’effectue toujours à l’amont du tableau électrique, avant toute sortie vers les circuits domestiques. La démarche commence par la coupure générale de l’alimentation, suivie du branchement des fils amenant l’énergie venant du réseau et ceux venant de la nouvelle source sur l’inverseur. Il faut utiliser des câbles adaptés à l’intensité prévue et respecter les repères indiqués par le fabricant de l’appareil. Pensez aussi à bien fermer tous les coffrets, puis à réalimenter progressivement pour vérifier le bon fonctionnement.
Certains inverseurs haut de gamme disposent même d’un affichage qui donne immédiatement la puissance consommée – très utile pour surveiller la charge et anticiper toute surcharge.

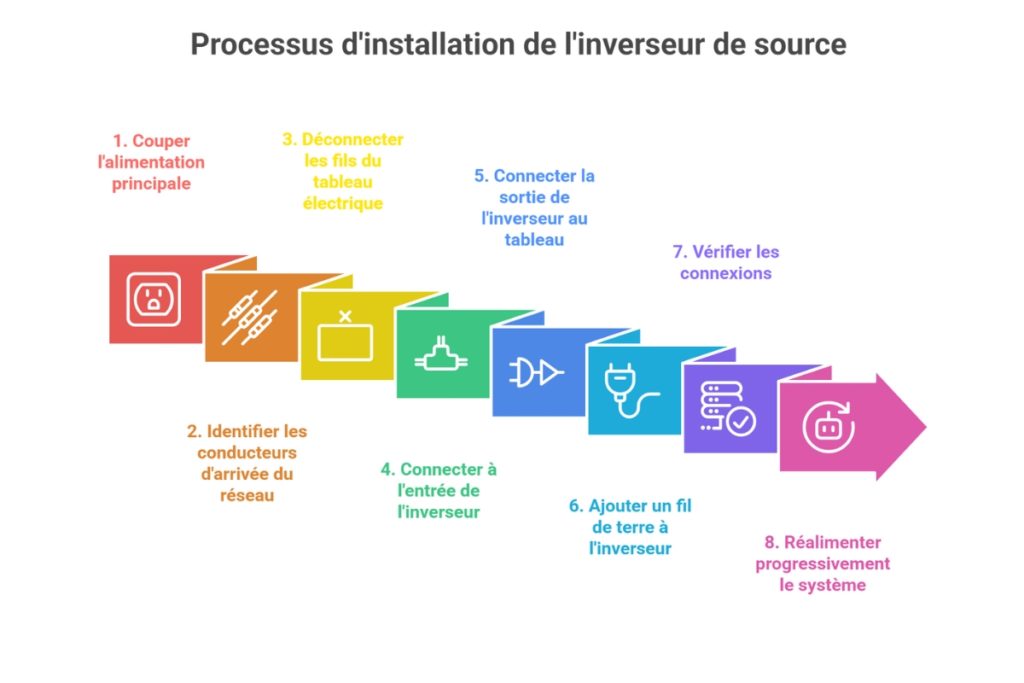

Étapes de raccordement dans le tableau électrique
Le branchement de l’inverseur de source s’effectue à l’amont du tableau électrique, entre le disjoncteur principal et les circuits de distribution domestique. Voici les étapes à respecter :
- Coupez l’alimentation générale de la maison au disjoncteur principal.
- Identifiez les conducteurs d’arrivée du réseau (souvent rouge pour la phase et bleu pour le neutre, en 10 mm²).
- Déconnectez ces fils du tableau, puis raccordez-les à l’entrée “réseau” de l’inverseur de source.
- Raccordez ensuite la sortie “maison” de l’inverseur au bornier d’alimentation du tableau.
- Ajoutez un conducteur de terre si l’inverseur en est équipé, à relier à la barrette de terre principale.
- Vérifiez le serrage de tous les conducteurs, refermez les coffrets, puis réalimentez progressivement.
Un inverseur de source mal câblé peut engendrer des retours de courant dangereux. Respecter scrupuleusement les repères de branchement fournis par le constructeur est impératif.
Brancher et tester son groupe électrogène à la maison étape par étape
Votre inverseur de source est correctement installé ? Passons à la connexion du groupe électrogène lui-même. Généralement, le raccordement s’effectue via une prise d’entrée dédiée, positionnée en façade ou à proximité du tableau électrique. Certains modèles nécessitent des longueurs de câble particulières selon les recommandations du constructeur.
Cette prise doit être une prise d’entrée mâle, conçue pour recevoir le câble venant du groupe électrogène. Pour garantir une sécurité maximale en extérieur, elle doit être étanche et résistante aux projections : un indice de protection IP55 minimum est fortement recommandé. Contrairement à une prise standard, ce type de connectique évite toute émission de tension vers l’extérieur lorsqu’il n’est pas connecté. Le coffret accueillant cette prise doit également permettre un accès rapide sans outils, tout en assurant une parfaite isolation des conducteurs.
- Branchez le groupe à cette entrée spécifique, moteur arrêté pour commencer ;
- Assurez-vous que tous les contacts sont correctement serrés et isolés ;
- Fermez les coffrets, démarrez le groupe et observez si l’alimentation bascule efficacement lors de la coupure réelle ou simulée.
N’oubliez pas de procéder à plusieurs essais : allumez divers appareils sensibles sous alimentation principale, puis testez la bascule vers l’alimentation du groupe électrogène. Répétez également l’exercice dans l’autre sens afin de garantir que le passage du mode secours au mode normal ne pose aucun problème. Une surveillance attentive du comportement lors de ces tests donnera confiance et assurance quant à la fiabilité de votre montage.
Il est recommandé d’utiliser un multimètre pour contrôler la tension délivrée et de surveiller la mise à la terre de l’installation, essentielle pour éviter tout risque d’électrocution.
Pour préserver les composants internes du groupe et garantir sa stabilité de fonctionnement, évitez de le faire tourner à pleine capacité. Il est conseillé de ne pas dépasser 70 % de sa puissance nominale lors d’un usage prolongé. Cette marge permet d’absorber les pointes de consommation imprévues (démarrage de moteurs, variation de charge) et limite la chauffe des bobines et de l’alternateur. Un fonctionnement systématique à charge maximale réduit la durée de vie de l’appareil et augmente le risque de panne.
Choisir la bonne section de câble pour le raccordement
La section des câbles utilisés pour relier le groupe électrogène à l’inverseur de source dépend directement de la puissance maximale fournie par l’appareil. Utiliser des conducteurs sous-dimensionnés augmente les risques de surchauffe, voire d’incendie.
Voici les sections minimales recommandées en monophasé :
| Puissance maximale du groupe | Intensité approximative | Section minimale conseillée |
|---|---|---|
| Jusqu’à 3 kW | 13 A | 2,5 mm² |
| De 3 à 5 kW | 22 A | 4 mm² |
| De 5 à 7 kW | 30 A | 6 mm² |
| De 7 à 9 kW | 39 A | 10 mm² |
Ces valeurs s’appliquent pour des longueurs de câble inférieures à 20 mètres. Au-delà, il convient d’augmenter la section pour compenser la chute de tension. En cas de doute, fiez-vous toujours aux recommandations du fabricant ou consultez un électricien qualifié.
A lire aussi >>> Réparation groupe électrogène SDMO : guide complet pour diagnostiquer et dépanner
Ce qu’il faut absolument faire (ou éviter) pendant l’installation
Raccorder un groupe électrogène chez soi nécessite quelques compétences de base en électricité : identifier les différents types de conducteurs, effectuer des branchements sûrs et manier des outils de mesure adéquats fait partie des indispensables pour limiter les risques.
Pensez toujours à protéger votre installation en utilisant chaussures appropriées, gants isolants et lunettes, surtout lors du raccordement initial. Assurer une ventilation suffisante autour du groupe, éviter l’accumulation de fumées et programmer son entretien régulier reste tout aussi essentiel.
- N’utilisez jamais de rallonges non certifiées ou inadaptées ;
- Préférez demander conseil si vous avez un doute sur la section de câble ou le dimensionnement du disjoncteur ;
- Respectez scrupuleusement les consignes du fabricant ajoutées à celles de la réglementation française.
Avec toutes ces bonnes pratiques, le branchement d’un groupe électrogène dans une maison devient alors synonyme de sérénité, d’autonomie… et de sécurité retrouvée, même quand l’imprévu frappe à la porte.
