L’installation d’un détecteur de mouvement connecté à un interrupteur va-et-vient permet d’automatiser l’éclairage tout en conservant la possibilité d’une commande manuelle par la marche forcée. Ce dispositif optimise le confort d’utilisation dans les zones de circulation, halls ou espaces extérieurs, tout en assurant des économies d’énergie significatives. Comprendre le fonctionnement électrique, les modalités de câblage et les normes associées facilite la pose sur chantier et limite les risques d’erreur lors du raccordement ou du réglage.

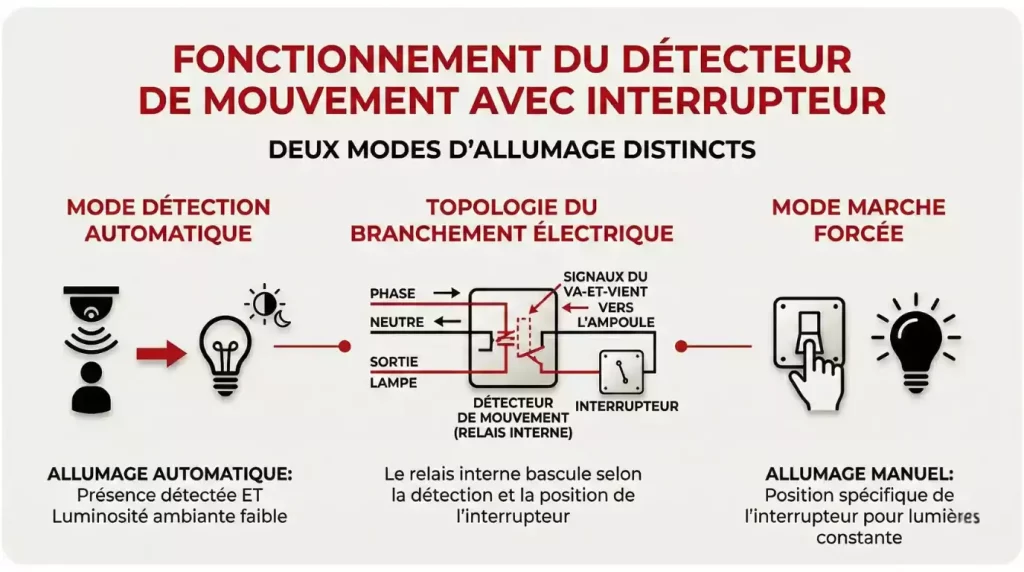

Fonctionnement du détecteur de mouvement associé à un interrupteur
Un détecteur de mouvement installé sur un circuit d’éclairage interagit avec l’interrupteur afin de proposer deux modes distincts d’allumage. En mode détection automatique, la lampe s’allume dès qu’une présence est détectée dans la zone surveillée et que la luminosité ambiante descend sous un seuil prédéfini. L’utilisateur peut toutefois forcer l’allumage grâce à une position spécifique de l’interrupteur, utile pour obtenir une lumière constante lors de passages prolongés ou d’opérations ponctuelles.
La bascule entre ces deux modes repose sur la topologie du branchement électrique. Le détecteur, équipé de trois fils principaux (phase, neutre et sortie lampe), agit comme commutateur selon les signaux reçus du va-et-vient. Son relais interne ferme ou ouvre le contact vers l’ampoule en fonction de la détection, tandis que l’interrupteur permet de prioriser la marche manuelle sur demande.
Le rôle du capteur infrarouge
Le capteur intégré utilise l’infrarouge passif afin de détecter tout déplacement thermique dans son champ d’action. La temporisation paramétrable maintient l’éclairage actif pendant une durée ajustable selon l’activité dans la pièce. Il est également possible de régler le seuil crépusculaire pour éviter un déclenchement lorsque la luminosité naturelle est suffisante, ce qui améliore encore l’efficacité énergétique du dispositif.
Certains modèles proposent un ajustement de la portée et de l’angle du faisceau, permettant d’adapter la sensibilité aux configurations spécifiques, telles que les couloirs étroits ou les entrées latérales. Cette calibration garantit une détection fiable et réduit le risque de non-détection dans des situations particulières.
Sécurité et conformité des composants électriques
L’installation impose le respect strict des prescriptions normatives concernant la section des conducteurs ainsi que la protection contre les surtensions. Pour tout circuit d’éclairage intégrant un détecteur de mouvement, il est nécessaire d’utiliser un câble de 1,5 mm² minimum et de prévoir un disjoncteur de 16 A maximum, capable de protéger jusqu’à huit circuits luminaire.
Un dispositif différentiel de 30 mA assure la sécurité des usagers face aux courants de fuite, notamment lors des interventions sous tension ou dans les locaux humides. L’identification rigoureuse des couleurs (bleu pour le neutre, vert-jaune pour la terre, autres teintes pour la phase et le retour lampe) prévient toute confusion lors du repérage des fils sur le chantier.

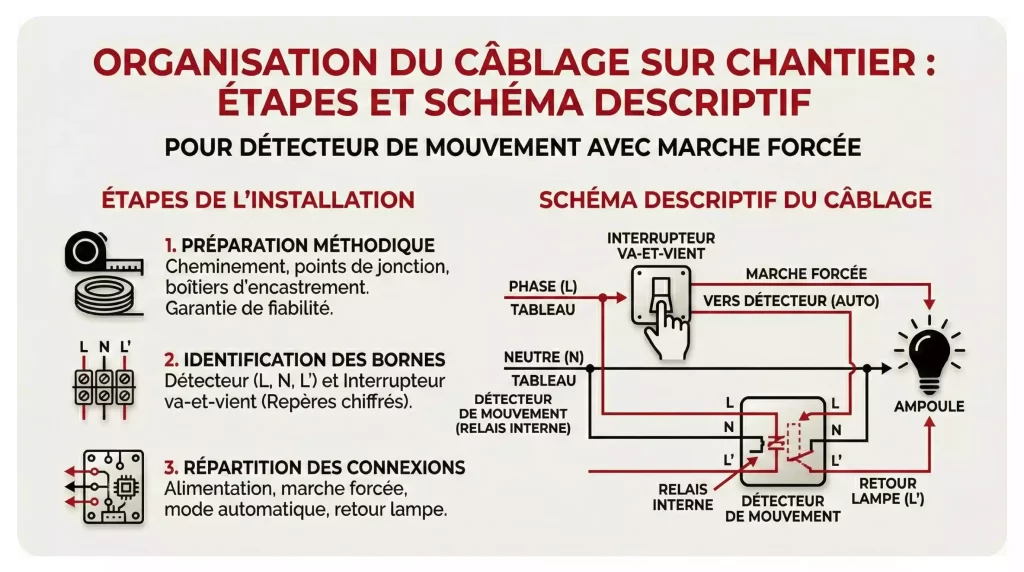

Organisation du câblage sur chantier : étapes et schéma descriptif
Pour réussir le branchement d’un détecteur de mouvement avec marche forcée, il convient de procéder méthodiquement depuis la distribution au départ du tableau électrique jusqu’à la connexion des consommateurs. Cette organisation assure la continuité des fonctions automatiques et manuelles sans perte de performance ni anomalie de commande.
Une préparation soignée du cheminement des câbles, des points de jonction et des boîtiers d’encastrement permet de limiter les interventions ultérieures et de garantir la fiabilité du montage sur le long terme.
Identification des bornes et des fils lors de l’installation
Le détecteur de mouvement à trois fils comprend généralement :
- Une borne L (ou P), connectée à la phase d’alimentation générale.
- Une borne N, directement reliée au neutre du réseau.
- Une sortie L’, destinée à alimenter la lampe après action du relais interne.
L’interrupteur va-et-vient comporte deux sorties distinctes : l’une dédiée au passage direct de la phase vers l’ampoule (pour la marche forcée), l’autre servant à acheminer la phase jusqu’au détecteur en mode automatique. Ces contacts internes sont clairement identifiés par des repères chiffrés sur le produit, ce qui facilite leur affectation lors du raccordement.
Répartition des connexions entre interrupteur, détecteur et éclairage
Le schéma standard prévoit que la phase issue du tableau électrique alimente la borne commune de l’interrupteur. Les deux sorties de cet organe dirigent alors :
- L’une vers la lampe, permettant un allumage constant via la marche forcée.
- L’autre vers la borne d’entrée phase du détecteur, autorisant la détection automatique dès activation du dispositif.
Le fil neutre dessert simultanément le détecteur et l’ampoule, tandis que le retour lampe aboutit sur le terminal L’ du détecteur. Des voyants peuvent être ajoutés pour visualiser l’état du montage, étant branchés en parallèle sur le circuit d’éclairage.
| Élément | Connexion principale | Description de la fonction |
|---|---|---|
| Détecteur de mouvement | Borne L / P, borne N, borne L’ | Commande automatisée de l’éclairage via relais électronique |
| Interrupteur va-et-vient | Phase commune, sortie 1, sortie 2 | Pilotage manuel ou orientation vers la détection |
| Lampe | Entrée sur borne L’ ou directe en marche forcée | Éclairage local activé automatiquement ou manuellement |
| Voyant | Entre neutre et phase rentrée marche forcée | Indication visuelle du statut lumineux |
Paramètres de choix et points de vigilance sur chantier
Avant la pose, il est important d’analyser soigneusement la configuration des lieux : la hauteur optimale du capteur dépend du volume à couvrir, tandis que la portée influe sur la rapidité d’allumage. Certaines situations requièrent l’emploi d’un modèle protégé en saillie plutôt qu’encastré, notamment en extérieur ou sur des murs impossibles à creuser.
Le pouvoir de coupure mentionné dans la notice du détecteur doit toujours dépasser l’intensité potentielle de l’éclairage commandé, afin d’éviter toute surchauffe du relais. Les plages de réglage offrent parfois plusieurs minutes de temporisation, adaptées aussi bien à un couloir traversé rapidement qu’à une zone technique sollicitée fréquemment.
Conseils d’intégration et maintenance
L’accès aux potentiomètres de réglage (temps, luminosité, sensibilité) se fait plus facilement sur des supports démontables ou des boîtiers orientables. Une fixation stable est essentielle pour éviter les faux-contacts ou les dérèglements liés aux vibrations de structure. Un contrôle visuel régulier permet de déceler rapidement tout dysfonctionnement d’allumage ou accumulation de poussière susceptible de gêner le capteur.
Lorsque plusieurs points lumineux sont associés, il convient de répartir convenablement les charges électriques. Une surcharge peut entraîner le déclenchement prématuré du disjoncteur général, car l’accumulation d’ampoules basse consommation modifie la charge apparente sur le relais du détecteur.
